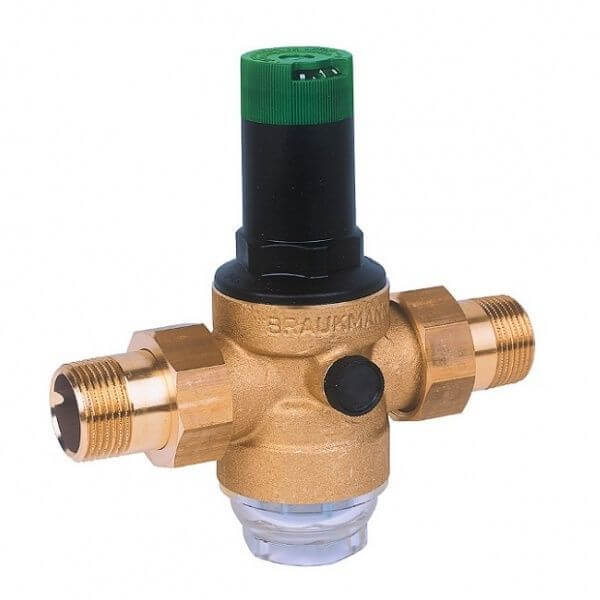

Клапан редукционный D06F, Honeywell

Клапан понижения давления D06F представляет собой прочное устройство, предназначенное для защиты водоснабжающих систем от вредного воздействия избыточного давления, возникающего в трубопроводной сети. Эти клапаны могут использоваться как в промышленных, так и в коммерческих системах, при этом важно соблюдать предъявляемые технические условия.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
Регулировка уровня давления на выходе клапана D06F осуществляется с помощью специальной ручки, что позволяет точно задать требуемые параметры. Установленное значение давления удобно отображается на регулировочной шкале. Внутренний элемент конструкции клапана выполнен из высококачественного синтетического материала и может быть заменен при необходимости. Также клапан оборудован встроенным фильтром с ячейками размером 0,16 мм и предоставляет возможность преобразования в комбинированный фильтр с функцией обратной промывки. Уход за клапаном можно осуществлять без его извлечения из системы водоснабжения.

СТРОЕНИЕ:
Клапан D06F включает в себя:
- корпус с наружной резьбой и соединительными отверстиями для манометров (обе находятся на выходной стороне)
- штуцеры для подключения к внешней резьбе
- внутренний элемент клапана, состоящий из диафрагмы и седла
- фильтр с сеткой 160 мкм
- фильтровую чашу
- регулирующую пружину
- чашку пружины, оснащенную регулировочной ручкой и установочной шкалой.

МЕТОД ДЕЙСТВИЯ:
Клапан понижения давления, использующий пружинный механизм, функционирует на основе принципа балансировки сил: воздействие от диафрагмы противодействует воздействию регулирующей пружины. Когда давление на выходе снижается, а также понижается давление на диафрагму (например, при отборе воды), произойдет срабатывание пружины, открывающей клапан. Давление на выходе возрастает до тех пор, пока силы диафрагмы и пружины не сравняются. Входное давление не влияет на момент открытия или закрытия клапана. Таким образом, колебания входного давления не оказывают воздействия на выходное давление, гарантируя его стабильность. Стандартная модель с установочной шкалой эффективно защищает бытовые системы водоснабжения от избыточного давления. Она также способствует снижению уровня расхода воды и поддерживает фиксированный уровень давления. Настройка давления выполняется путем поворота регулировочной ручки. Регулирующая пружина изолирована от воздействия воды и обеспечивает надежную эксплуатацию устройства. В комплект поставки входит фильтр с размером ячеи 0,16 мм. Для подключения манометра предусмотрены два закрывающихся соединения стандарта G ¼”.
