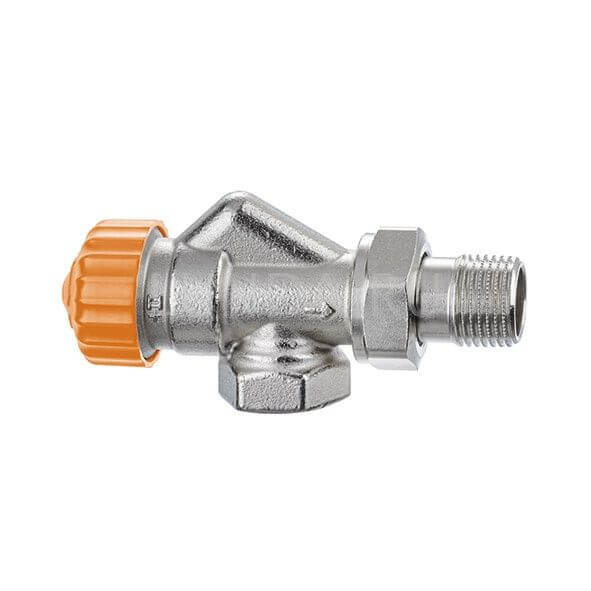

Термостатический клапан Eclipse F с ограничителем расхода, осевой, Heimeier

Термостатический клапан модели Eclipse F разрабатывался с целью применения в системах отопления. Его отличительной чертой является инновационный встроенный ограничитель, который осуществляет контроль и управление избыточным расходом. Отрегулировать расход можно непосредственно на самом устройстве. После выполнения необходимых настроек, расход будет находиться в рамках установленного предела, даже при изменении нагрузки в системе. Данный клапан обеспечивает контроль расхода независимо от колебаний давления, что освобождает от сложных расчетов для определения необходимых параметров.

Ключевые характеристики:
• Встроенный ограничитель расхода – предотвращает перерасходы и поддерживает стабильность работы
• Удобство настройки – заводская предустановка гарантирует соответствие проектному расходу
• Диапазон расхода от 10 до 150 л/ч – предоставляет широкий выбор для настройки
• Все модели с маркировкой II+ поддаются обновлению до версии Eclipse
(включает такие модели, как Calypso exact, Calypso, Mikrotherm F, Multilux, Multilux 4-Set)
• Идеально подходит для модернизации действующих систем – универсальные размеры и простой контроль расхода

Функциональные возможности клапана Eclipse F:
• Регулирование расхода
• Ограничение расхода
• Полное закрытие потока

Материалы, использованные в производстве:
• Корпус клапана: Латунь
• Уплотняющие элементы: EPDM
• Конус клапана: EPDM
• Возвратная пружина: Нержавеющая сталь
• Внутренний элемент клапана: Латунь и полифениленсульфид
• Шток: Нержавеющая сталь с двойным уплотнительным кольцом.

Отделка поверхностей:
• Корпус клапана и соединения имеют никелевое покрытие.
• Маркировка включает: THE; код страны; стрелка, указывающая направление потока; надписи DN и KEYMARK
• Идентификация принадлежности - клапаны серии II+
• Оранжевый защитный колпачок, предоставляющий дополнительную защиту.

Соединительные элементы:
Версия с внутренней резьбой адаптирована для соединения с резьбовыми трубами или для использования в комбинации с компрессионными фитингами для медных или стальных прецизионных труб. Благодаря наличию двойных соединительных фитингов, клапан также совместим с многослойными трубами.

Соединения для термостатических головок и приводов:
IMI Heimeier M30x1.5

Технические параметры:
• Расход можно предварительно установить в диапазоне:
10-150 л/ч. Заводские настройки выставлены на уровне 150 л/ч (максимальный номинальный расход
qmN при 10 кПа в соответствии с стандартом EN 215: 115 л/ч)
• Максимально допустимый перепад давления:
60 кПа (<30 dB(A))
• Минимально регистрируемый перепад давления:
10 – 100 л/ч = 10 кПа
100 – 150 л/ч = 15 кПа
