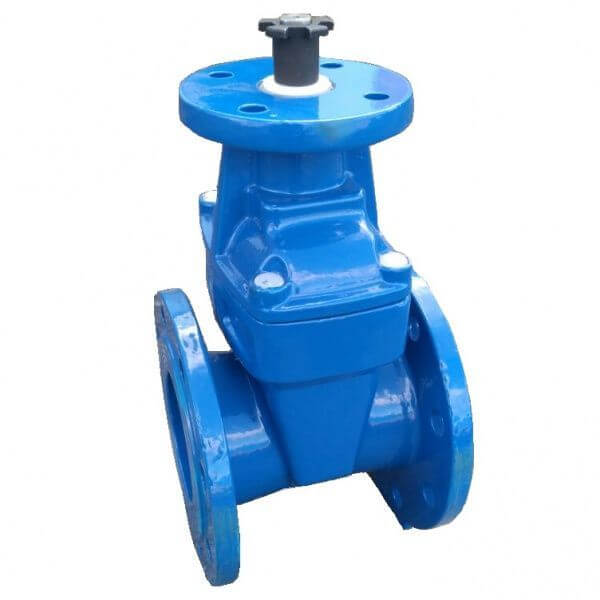

Задвижки чугунные GVA-916 Pn16 (типа 30ч39р) фланцевые, обрезиненный клин под электропривод, Valterra

Фланцевая задвижка из чугуна VALTERRA GVA-916 с резиновым клином включает в себя ряд ключевых компонентов:
- корпус и крышка, изготовленные из высококачественного чугуна и покрытые эпоксидно-порошковой эмалью для защиты от коррозии;
- клин, обладающий слоем EPDM (эпоксидно-полимерное покрытие), что обеспечивает надежную герметизацию затворного механизма в любых условиях потока рабочей жидкости;
- неподвижный шток, выполненный из нержавеющей стали, который служит элементом передачи крутящего момента на механизм, управляющий открытием и закрытием потока рабочей среды через задвижку.
Электропривод вращает выходной вал, который соединяется со шпинделем при помощи полумуфты (кулачков). Процесс закрытия задвижки происходит при вращении шпинделя по часовой стрелке. Шпиндель надежно фиксируется в крышке задвижки и защищен от продольного смещения благодаря наличию двух упорных полуколец и специализированной гайки. Когда шпиндель вращается по часовой стрелке, ходовая гайка, соединенная с резиновым клином, перемещается поступательно, опуская его до тех пор, пока резиновое покрытие (резиновый клин) не дойдет до внутренней стенки корпуса задвижки, что приводит к полному перекрытию прохода. Для открытия задвижки необходимо вращать шпиндель в обратную сторону (против часовой стрелки).
Уплотнение шпинделя осуществляется с использованием резинок, а соединение корпуса и крышки задвижки дополнительно защищено резиновой прокладкой.

Задвижка фланцевая чугунная GVA-916 с резиновым клином может быть установлена на трубопроводе в любом положении относительно направления потока рабочей среды. Монтаж задвижки возможен как на вертикальных магистральных трубопроводах, так и в любых других конфигурациях относительно оси трубопровода, за исключением случаев, когда электропривод направлен вниз.
